GES Çelik Konstrüksiyon
Güneş Enerjisi Santralleri taşıyıcı konstrüksiyon sistemleri; arazi kurulumlarında çelik, çatı kurulumlarında ise alüminyum – çelik ya da tamamen alüminyum kombinasyonları şeklinde dizayn edilerek imal edilebilmektedir.
Kurulum yapılacak arazinin ve bölgenin rüzgar ve kar yükü, zemin etüdü gibi parametreler dikkate alınarak detaylı bir statik çalışma yapılır ve sehpalar en efektif şekilde dizayn edilir. Bu sayede paneller, enerji üretimini maksimuma çıkaracak şekilde araziye yerleştirilir. Konstrüksiyon sistemlerinin, dayanabilen, özellikle korozyon dayanımı üst seviyede olan bir çelik sistem kullanmak santralin ömrünün ve verimin artmasında kilit rol oynayacaktır ki biz bunu yapıyor ve bu sayede yatırımınızı koruyoruz.
Çelik Konstrüksiyon Sistemlerini Oluşturan Elemanlar:
Ön Kolon (Ön Bacak)
Arka Kolon (Arka Bacak)
Kirişler
Aşık
Deprem Çaprazı
Diagonal (Payanda)
Aşık Eklemi
Bağlantı Elemanları (Vidalar,Somunlar,Pullar,Klempler)
Alüminyum Kenar Tutucu (Finishing)
Alüminyumdan yapılmış Orta Braket
Alüminyum Orta Tutucu
Kullanılan Çeliğin Kaliteleri
Bugüne Kadar Piyasada Kullanılan Konstrüksiyon Çelik Kaliteleri:
1. Sıcak Daldırmaz Galvanizli Çelik => ST37 (S235JR ve/veya S275JR) Kalite
ST52 (S355JR) Kalite
2. Pre – Galvanizli Çelik => S350GD + Z600 Kalite
S420GD + Z600 Kalite
Avrupa’ da Şartnamelerde Yer Alan ve Önerip, Kullandığımız 25 Yıl Korozyon Dayanımı Garantili Çelik ve Kaliteleri:
ZAM Çeliği
S350GD + ZM310
S420GD + ZM310
S450GD + ZM310
S550GD + ZM310
** Kullanılacak çeliklerin malzeme kalitesi, statik tasarım esas alınarak belirlenir.
Alüminyum malzeme için AL 6063-T6 kalite malzeme kullanılmaktadır.
Ayrıca birleştirme ekipmanlarında bulunan vida, pul ve somonlar, kaplama kalitesine göre değişiklik göstermektedir.
Proje Tasarımı için Gereken Bilgiler:
1. Panel Verileri:
İstenilen standın ölçüleri, aşık delik aralıkları ve kullanılacak alüminyum kenar tutucuların yükseklikleri panel verilerine göre belirlenir.
2. Genel düzen:
Sehpa tipi, standların eğim açıları ve sayılarını belirlemek için gereklidir.
3. Lokasyon Paket Bilgileri:
Konstrüksiyon sisteminin maruz kalacağı kar ve rüzgar yükünün, sahanın rakımına ve coğrafi konumuna göre belirli standartlar ve yönetmelikler esas alınarak belirlenmesi gerekmektedir.
4. Zemin Etüt Raporu:
Tarlanın yapısına, zemin ve toprak tipine göre kolonların(veya ayakların) zemine uygulama yöntemini belirlemek gerekir. Ayrıca zemin etüt raporundan elde edilen zemin yapısına bilgilerinin ve belirli parametrelere göre uygulanması gereken sismik değerlerin belirlenmesi önemli ve gereklidir.
5. Teknik Şartname:
Yatırımcı veya danışmanlık firması tarafından hazırlanan gerekli tüm teknik bilgileri içeren belgelerdir. Bu belgelerde belirtilen koşullar altında yürütülen soruşturmalar makul olmalıdır.

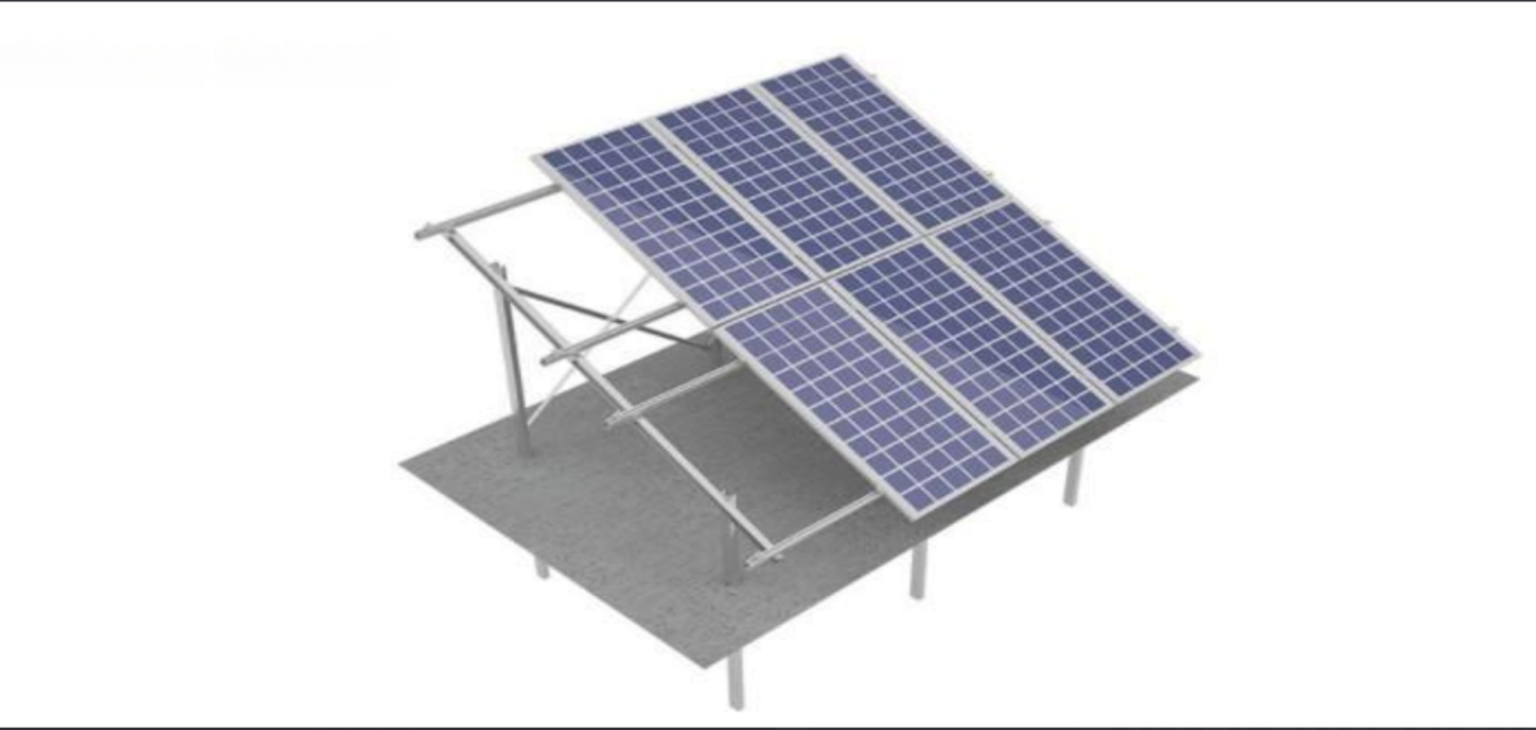

Zemin Uygulama Çeşitleri
Projenin konumuna ve zemin değerlerine bağlı olarak kolonların zemine olan uzunluğunu ve mesnetler arasındaki mesafe belirlenerek statik güvenlik sağlanır.
Belirlenen çivi uzunluklarına ve çivi aralıklarına göre galvaniz kolon, kiriş ve aşıkların montajları yapılarak panellerin konstrüksiyon sistemlerine montajı tamamlanır.

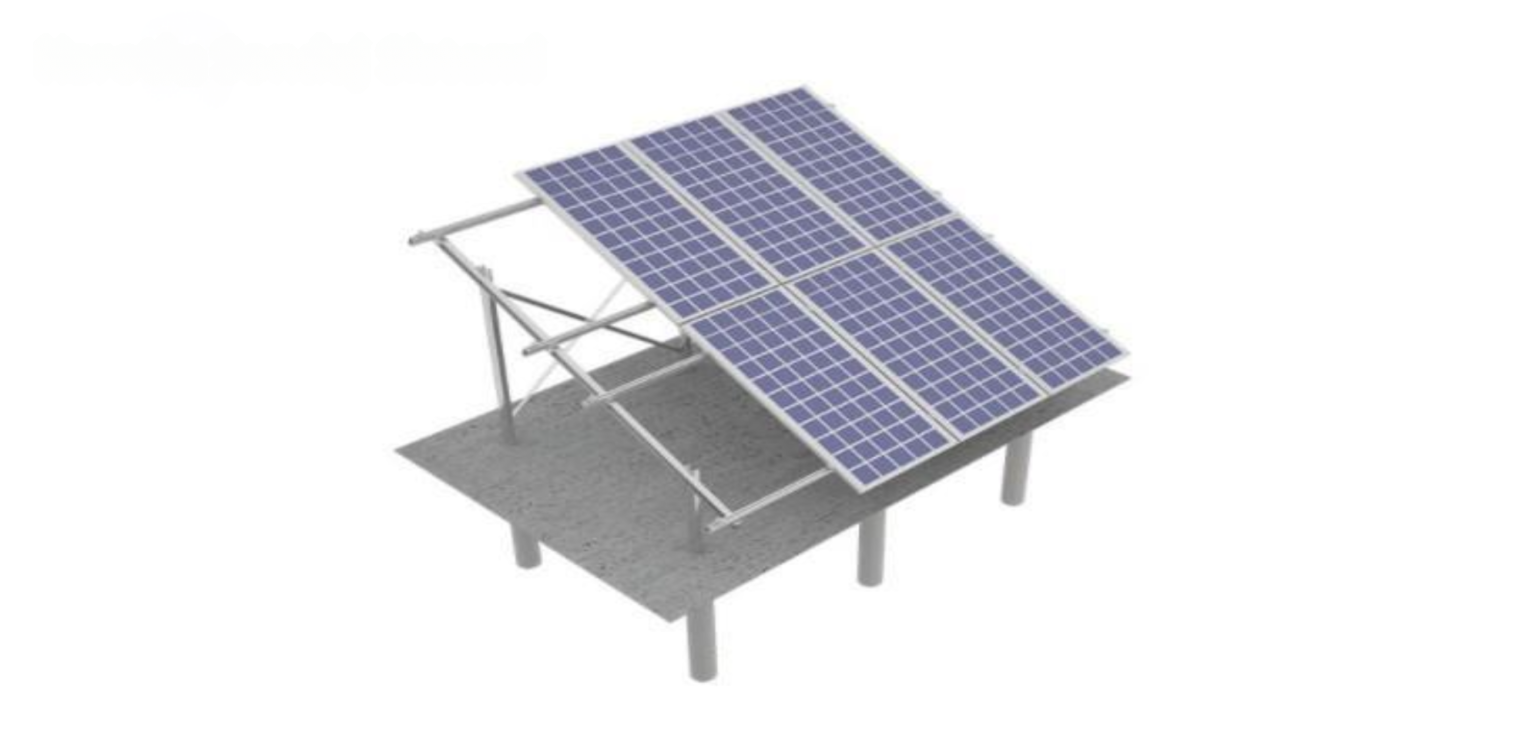

Zeminin sert olduğu durumlarında 20 cm çağında delikler açılır ve bu deliklere taşıyıcı kolonlar yerleştirilir. Akabinde kolonlar enjeksiyon beton yükleme kullanılarak sabitlenir ve ve montaj işlemi yapılır.

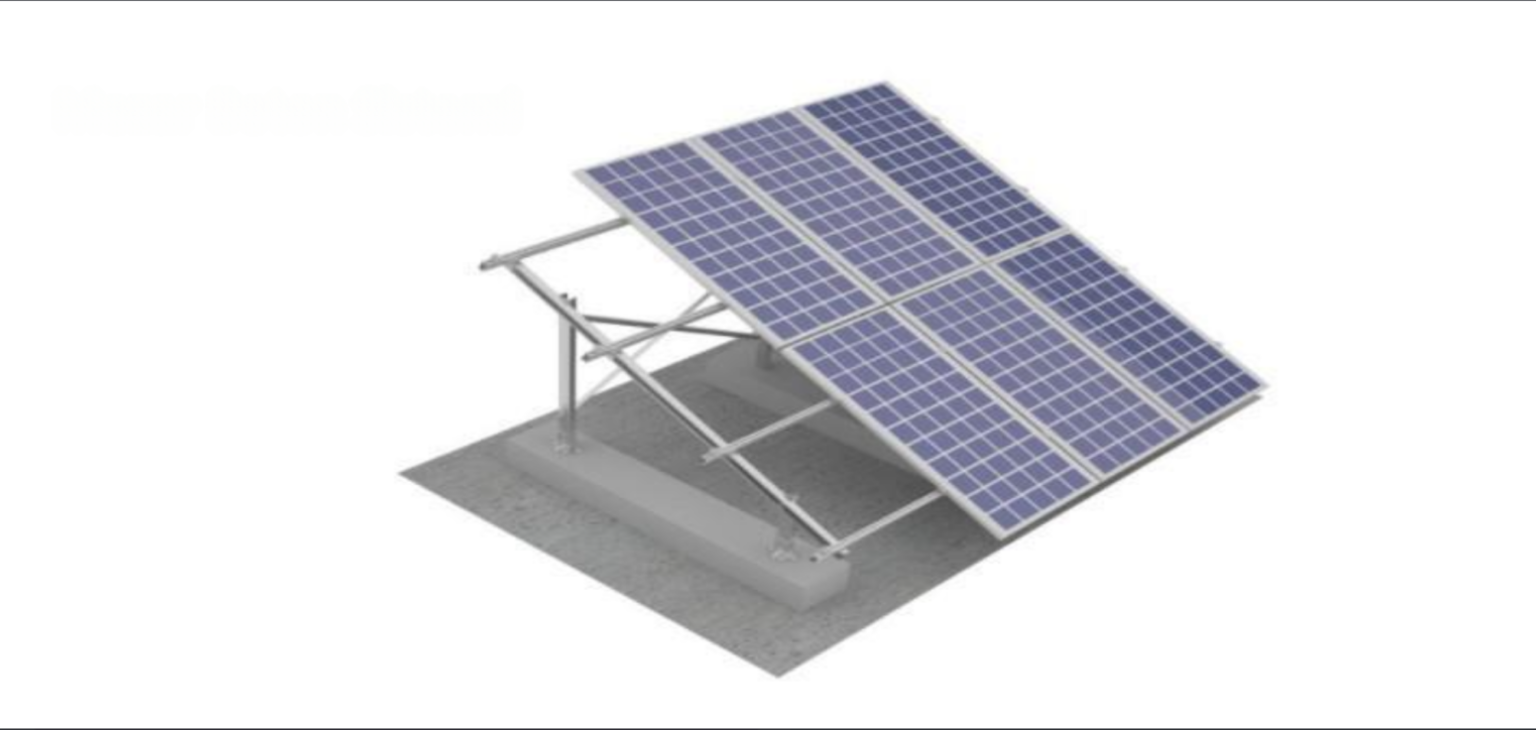

Konstrüksiyon sistemi, belirli bir büyüklük ve yükseklikteki beton karışımı ve yuvarlak demirden oluşan dikdörtgen yapı içerisinine gömülerek veya kolonların altındaki döşeme kaynatılarak kimyasal dübel veya ankraj sistemi ile dikdörtgen yapının üzerine sabitlenir.
Statik Tasarımda Kullanılan Standartlar ve Yönetmelikler
- Rüzgar Yükü İçin => TSE EN 1991-1-4
- Kar Yükü İçin => TSE EN 1991-1-3
- “Çelik Yapıların Tasarımı, Hesap ve Yapım Esasları Hakkında Yönetmelik” Profil Planlaması – 2016
- Avrupa’ daki Binalar için Deprem Yönetmeliği – 2018
- En 498 KARTON Eurocode(Bu kural altında çalışırken kullanılır.)
